Поворотные механизмы DFB

Характеристики продукта

  • Высокопроизводительный планетарный редуктор модульной конструкции.
  • Компактная, компактная одноступенчатая или многоступенчатая планетарная конструкция.
  • Прочная система подшипников может поглощать силу поворотного подшипника.
  • Простая установка
  • Встроенный многодисковый стояночный тормоз внутри.
  • Низкий уровень шума
  • Высокая эффективность
  • Длительный срок службы
  • Легкая замена масла
Форма сообщения

Введение

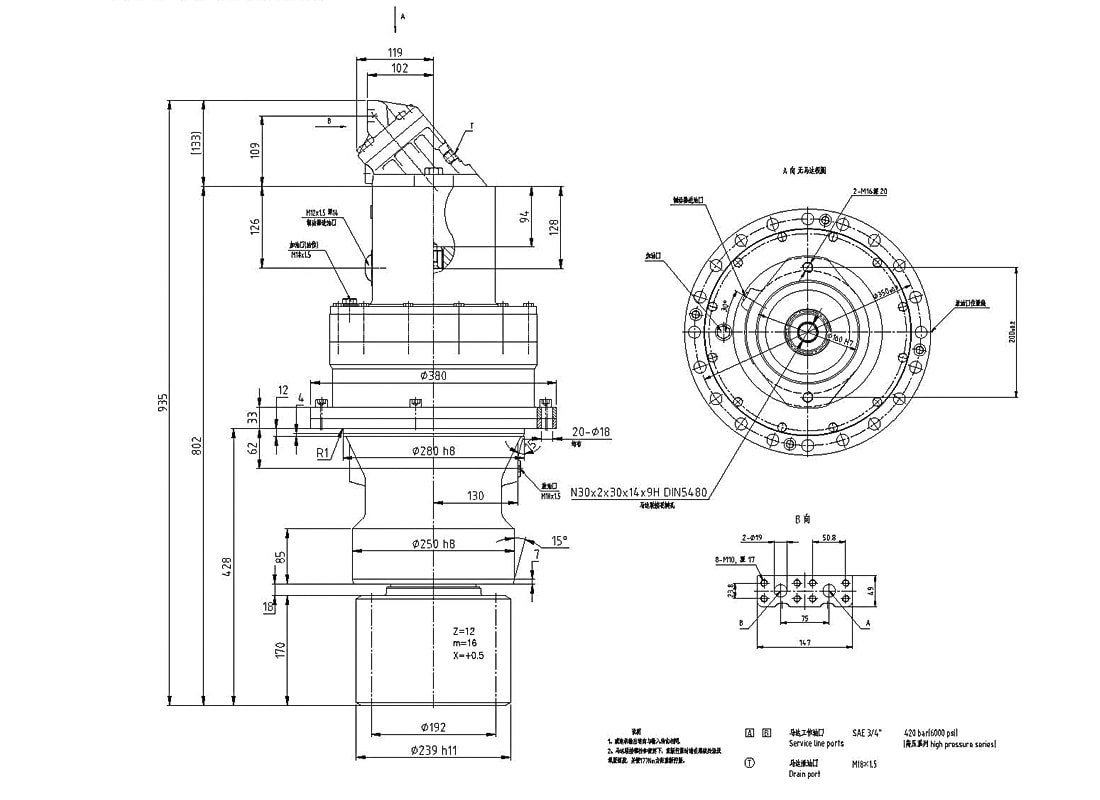

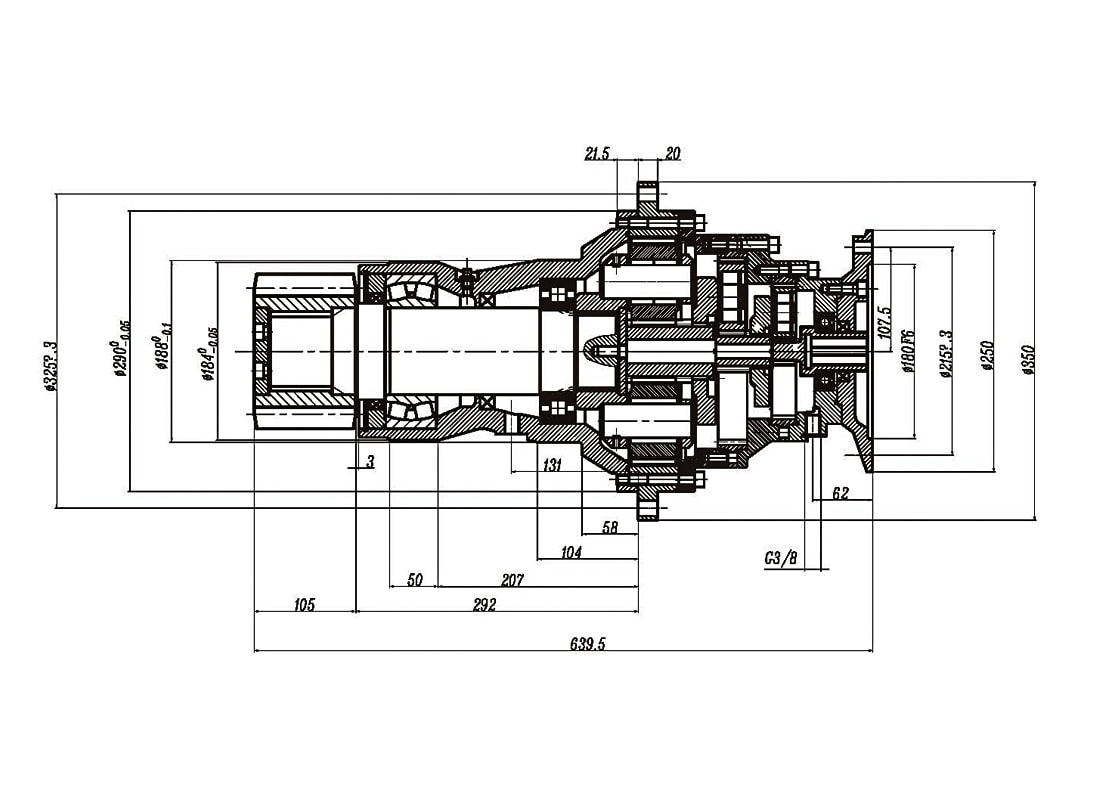

Измерение

Технические данные

Поворотные шестерни серии DFB состоят из многодискового тормоза, двухступенчатого или трехступенчатого планетарного редуктора модульной конструкции и т. д. Шестерни закалены и отшлифованы, а внутреннее кольцо шестерни азотировано поковками, что значительно снижает шум и значительно продлевает срок службы изделия. Этот продукт можно использовать во всем оборудовании с вращательным движением, требующем низкой скорости и высокого крутящего момента.

Два подшипника с высокой грузоподъемностью в поворотном редукторе используются для поглощения радиальной внешней силы, возникающей на выходной шестерне. В этой серии гидравлических поворотных редукторов используется многоступенчатая трансмиссия, которая обладает характеристиками низкой скорости передачи, большого выходного крутящего момента, высокой пусковой эффективности и эффективности трансмиссии, низкого уровня шума, компактных размеров, простоты использования и установки и т. д. и может использоваться. в различных тяжелых условиях труда.
Применение: Этот продукт подходит для экскаваторов, кранов, нефтехимической промышленности, угольных шахт, портового судового оборудования, горнодобывающей техники, лесозаготовительного оборудования и другого оборудования, требующего поворотного привода.

Максимальный выходной крутящий момент
(Нм)
Соотношение Гидравлический двигатель Статический тормозной момент
(Нм)
12700 27.4
34.3
43.2
78.9
89.2
103.6
A2FE28
A2FE32
A2FE45
A2FE56
A2FE63
400-710
28500 27.6
70
80.1
101
118.26
A2FE45
A2FE56
A2FE63
A2FE80
A2FE90
A2FE107
400-710
29000 36.4
42
49.3
60
A2FE45
A2FE56
A2FE63
A2FE80
A2FE90
A2FE107
A2FE125
400-710
38000 27.0
32.3
37.8
46.1
A2FE80
A2FE90
A2FE107
A2FE125
400-710
38000 85.2
92.1
100.7
111.9
126.7
147.4
A2FE45
A2FE56
A2FE63
A2FE80
A2FE90
A2FE107
A2FE125
400-710
48500 34.0
23.37
40.4
A2FE80
A2FE90
A2FE107
A2FE125
A2FE160
A2FE180
400-850
48500 88.4
95.8
129.2
151.6
172.8
194.5
A2FE45
A2FE56
A2FE63
A2FE80
A2FE90
A2FE107
A2FE125
400-750
68300 62,3     111,8
80,2     127,9
99,9     150,9
77,68    186,4
A2FE80
A2FE90
A2FE107
A2FE125
400-750
93300 80,5     129,6
88,6     148,2
96,8     174,9
А2ФМ107
А2ФМ125
А2ФМ160
А2ФМ180
А2ФМ200
А2ФМ250
A2FE107
A2FE125
400-1000
Коэффициент уменьшения Макс.Входной крутящий момент
(Нм)
Макс. входная скорость
(об/мин)
Макс. Выходной крутящий момент
(Н.м)
Макс. Выходная скорость
(об/мин)
177.25 56.4 3000 10000 19

Связаться с нами

О
Ningbo Dongyu Hydraulics Co., LTD
Ningbo Dongyu Hydraulics Co., LTD
Компания Ningbo Dongyu Hydraulics Co., LTD (далее именуемая Dongyu Hydraulics) была основана в 2016 году и является высокотехнологичным предприятием, объединяющим НИОКР, проектирование, производство и продажу гидравлических поршневых двигателей, гидравлических коробок передач, гидравлических лебедок и т. д., со штаб-квартирой в Нинбо, Китай.
Основная продукция гидравлики Dongyu:
Радиально-поршневой двигатель с внутренней кривизной, планетарный редуктор, гидравлическая лебедка: планетарный редуктор серии «DYH», радиально-поршневой двигатель с внутренней кривизной серии «DMS», ходовые механизмы серии «GFT», поворотные механизмы серии «GFB», гидравлическая лебедка серии «DYNJ» и другие нестандартные индивидуальные продукты.
Dongyu Hydraulics имеет профессиональную техническую и проектную команду, которая предоставит вам индивидуальные продукты и услуги.
Продукция Dongyu Hydraulics широко используется в строительной технике, металлургической промышленности, горнодобывающей технике, кранах, судоходстве, портах, нефтяной промышленности, сельском хозяйстве, строительстве туннелей и других областях.
Dongyu Hydraulics, специализирующаяся на технологических инновациях и привлечении талантов, имеет более десяти патентов на практические изобретения; и имеет независимый зарегистрированный товарный знак.
Dongyu Hydraulics имеет современное производственное предприятие и современное производственное оборудование, оборудование для контроля и испытаний, такое как горизонтальный обрабатывающий центр Mazak, токарный станок Okuma с двойной револьверной головкой, пятиосный токарный станок с двумя револьверными головками Okuma, Chien Wei шлифовальный станок с внутренней кривизной и т. д.
Dongyu Hydraulics создала полную систему управления качеством и строго соблюдает сертификацию системы качества ISO9001. Гидравлическая продукция Dongyu продается по всей стране и экспортируется в Европу, Северную Америку и другие страны.
Почетная грамота
  • Сертификат высокотехнологичного предприятия
  • Сертификация системы экологического менеджмента
  • Сертификация системы управления охраной труда и промышленной безопасностью
  • Сертификация систем менеджмента качества
Новости
Знание отрасли

Введение в Поворотные механизмы DFB

Поворотные редукторы DFB являются ключевыми компонентами современной промышленности и высоко ценятся за свою точность, долговечность и надежность. Эти шестерни являются неотъемлемой частью работы тяжелых машин и оборудования, помогая плавно передавать движение и силу, что важно для эффективности и результативности различных промышленных процессов. Их значение распространяется на многие отрасли, включая строительство, горнодобывающую промышленность и производство, и поэтому они необходимы для функционирования различных механических систем. Немецкий футбольный союз
Основная функция поворотного редуктора — преобразование вращательного движения в линейное или наоборот, в зависимости от конкретного применения. Эта способность необходима для задач, требующих точного контроля движения и силы. Например, в строительной технике, такой как краны и экскаваторы, поворотные редукторы управляют вращением техники, позволяя операторам позиционировать тяжелые объекты с высокой точностью. Эта точность необходима для поддержания безопасности и эффективности на строительных площадках, поскольку неправильное обращение с тяжелыми материалами может привести к авариям и задержкам проекта. Немецкий футбольный союз
Конструкция поворотных редукторов разработана с учетом строгих требований промышленного использования. Эти редукторы обычно изготавливаются из высокопрочных материалов, таких как легированная сталь, которые обладают превосходной износостойкостью. Выбор материалов имеет решающее значение, поскольку шестерни должны выдерживать огромные нагрузки и суровые условия эксплуатации. Помимо выбора материала, процесс производства поворотных редукторов DFB включает в себя передовые технологии, такие как прецизионная резка и термообработка. Эти процессы гарантируют, что шестерни имеют необходимую твердость и долговечность для надежной работы в течение длительного периода времени.
Кроме того, поворотные редукторы DFB часто разрабатываются с учетом конкретных применений, что приводит к различиям в размере, форме и профиле зубьев. Такая индивидуализация гарантирует, что каждая передача соответствует уникальным требованиям предназначенного для нее оборудования. Например, шестерни, используемые в горнодобывающем оборудовании, должны выдерживать чрезвычайно высокие нагрузки и работать в средах с высоким содержанием пыли и мусора. Поэтому эти редукторы могут иметь специальные покрытия или смазочные материалы для улучшения их производительности и срока службы в таких условиях.
Важность поворотных редукторов DFB невозможно переоценить, поскольку они имеют основополагающее значение для работы многих критически важных систем. Их способность обеспечивать точное и контролируемое движение имеет важное значение для обеспечения безопасности и эффективности различных промышленных процессов. Кроме того, долговечность и надежность этих передач помогают снизить затраты на техническое обслуживание и время простоев, что еще больше подчеркивает их ценность для промышленного применения. Поскольку технологии продолжают развиваться, конструкция и производство поворотных редукторов DFB, вероятно, будут продолжать развиваться, что позволит повысить производительность и эффективность машин и оборудования, которые на них полагаются.

Инженерная составляющая Поворотные механизмы DFB

Разработка поворотных редукторов DFB — это сложный и кропотливый процесс, требующий высокой точности и опыта. Эти редукторы разработаны в соответствии со строгими стандартами качества, что обеспечивает их надежность и долговечность в сложных промышленных условиях. Процесс начинается с выбора материалов: выбираются высококачественные сплавы, такие как легированная сталь, из-за их превосходной прочности и износостойкости. Выбор материалов имеет решающее значение, поскольку от него напрямую зависит способность передачи выдерживать большие нагрузки и суровые условия эксплуатации.
После выбора подходящего материала шестерни подвергаются серии строгих процессов механической обработки. Прецизионная резка — один из основных методов формирования зубчатых колес, гарантирующий, что каждый зуб имеет точную форму и соответствует точным спецификациям. Эта точность необходима для плавной работы шестерен, поскольку даже незначительные отклонения могут привести к неэффективности и потенциальным сбоям. Требуемые допуски достигаются с использованием передовых производственных технологий, таких как обработка с ЧПУ (числовое программное управление). Обработка на станке с ЧПУ обеспечивает высокую точность и повторяемость процесса, гарантируя, что каждая шестерня соответствует строгим стандартам, необходимым для промышленного использования.
Термическая обработка — еще один важный этап в разработке поворотных редукторов DFB. Этот процесс включает нагрев шестерни до определенной температуры, а затем быстрое охлаждение для изменения ее физических свойств. Термическая обработка повышает твердость и прочность шестерен, делает их более устойчивыми к износу и способными выдерживать более высокие нагрузки. Точные параметры процесса термообработки, такие как температура и скорость охлаждения, тщательно контролируются для достижения желаемых свойств материала.
Помимо выбора материала и процессов обработки, конструкция поворотных редукторов DFB включает в себя множество функций, повышающих их производительность. Одним из ключевых аспектов является профиль зубьев, который предназначен для равномерного распределения нагрузки на шестерни. Такое распределение сводит к минимуму концентрацию напряжений и снижает риск выхода из строя шестерни. Шестерни также оснащены антифрикционными подшипниками и системами смазки, которые играют ключевую роль в снижении трения и износа. Эти функции гарантируют плавную и эффективную работу передач даже при тяжелых нагрузках и непрерывном использовании.
Разработка поворотных редукторов DFB также включает в себя обширные испытания и меры контроля качества. Каждая передача тщательно тестируется на предмет ее производительности и долговечности. Это тестирование включает в себя нагрузочное тестирование, запуск шестерен в смоделированных реальных условиях, чтобы убедиться, что они могут выдерживать ожидаемые нагрузки и нагрузки. Методы неразрушающего контроля, такие как ультразвуковой контроль, также используются для обнаружения любых потенциальных дефектов или дефектов материала. Эти меры контроля качества необходимы для обеспечения соответствия шестерен высоким стандартам, необходимым для промышленного применения.
