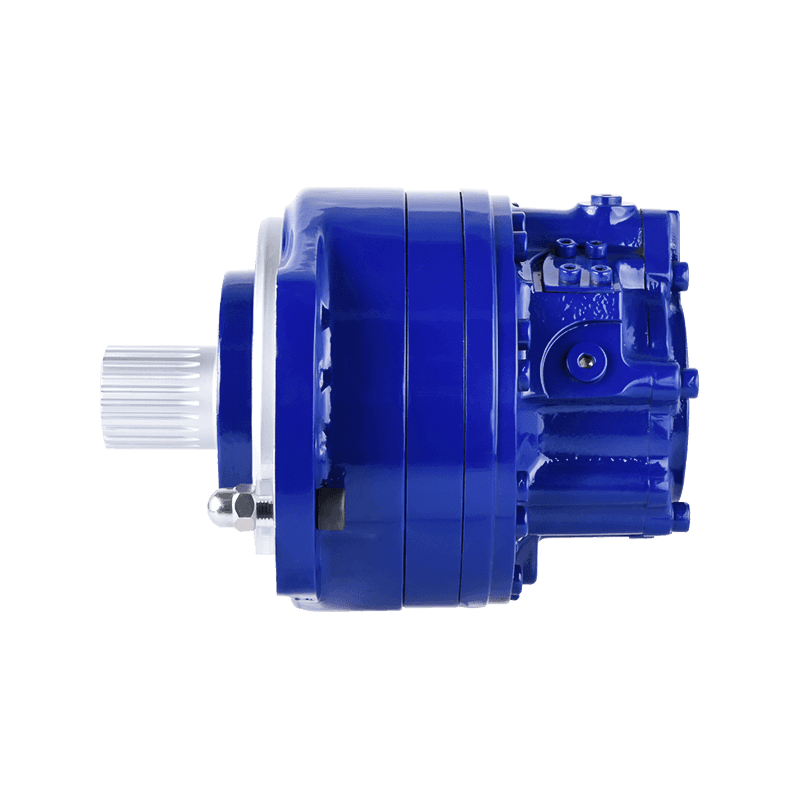

DMS08 Низкоскоростной поршневой двигатель с высоким крутящим моментом

Дом / Продукты / Гидравлический поршневой двигатель / DMS08 Низкоскоростной поршневой двигатель с высоким крутящим моментом

DMS08 Низкоскоростной поршневой двигатель с высоким крутящим моментом

Характеристики продукта

серия ДМС поршневой двигатель Это низкоскоростной радиально-поршневой двигатель с высоким крутящим моментом и внутренней кривизной, усовершенствованной конструкцией в области дискового распределения потока, конструкцией поршня, высоким номинальным давлением, плавным ходом на очень низкой скорости, доступный с различными клапанами и тормозами. Он широко применяется в горнодобывающей промышленности, крановом производстве, геологическом бурении, строительной технике и т. д.

Форма сообщения

Введение

Измерение

Технические данные

Параметры производительности
Рабочий объем, односкоростной: 627–1248 мл/об;   Двойная скорость: 314–624 мл/об.
Пиковое давление: 40-35 МПа;   Непрерывное давление: 25 МПа
Номинальный крутящий момент: 2371–4719 Нм;   Теоретический крутящий момент: 94–188 Нм/МПа
Диапазон скоростей: 0-170 об/мин
Максимальная выходная мощность: 36 кВт

ТИП Смещение
(мл/р)
Давление
(МПа)
Крутящий момент
(Нм)
Диапазон скоростей
(об/мин)
Макс. мощность
(кВт)
Одна скорость Двойная скорость Пиковое давление Постоянное давление Номинальный крутящий момент
(Нм)
Теоретический крутящий момент
(Нм/МПа)
ДМС08-630 627 314 40 25 2371 94 0-170 36
ДМС08-700 702 351 40 25 2654 106 0-170 36
ДМС08-780 780 390 40 25 2949 117 0-170 36
ДМС08-860 857 429 40 25 3241 129 0-170 36
ДМС08-930 934 467 40 25 3532 141 0-170 36
ДМС08-1050 1043 522 35 25 3944 157 0-100 36
ДМС08-1150 1146 573 35 25 4333 173 0-100 36
ДМС08-1250 1248 624 35 25 4719 188 0-90 36
А Б С Д Э Ф
К40 DIN 5480 Шлицы 15 Р2.5 35 2×М10 23 70
Номинальное φ70
Модуль 3
З 22
К10 NF E22-141 Шлицы 15 Р2.5 35 2×М10 24 70
Номинальное φ65
Модуль 2.5
З 24
Р10 DIN 6885 Плоский ключ 30 Р2.5 φ69,99 М16 90 106
х 20
Y 74 макс.
φG ЧАС φJ К Н Мо З Компенсировать φС(H10) φВ Да Допуск, мкм
К10 66 25 60 69 65 2.5 24 2 60 5 55.169 86/0
К40 71.5 25 64 69 70.0 3 22 0.35 64.0 5.25 59.042 76/28



А Б φ С Д
Р10 20土0.026 74.1 0.2 70 0.7
0
А Б С Д Э Н Крепление колесного диска л
Л10 φ160,7 φ205 φ245 195 φ261,5 6×φ20 М18×1,5 13.5
Л20 φ150,9 φ203,2 φ238 194.1 φ261,5 8×φ22 М20×1,5 13.5
Л30 φ175,7 φ225 φ270 188.8 φ261,5 10×φ18 М16×1,5 15
Р мм Cмин.мм Cмакс.мм Д мм Уровень (1)*Н·м (2)*Н·м
Различные шпильки М14×1,5 45 5 15 16.5 12.9 200 250
М18×1,5 55 18 23 420 550
М18×1,5 60 23
М20×1,5 60 21 25 600 770
М22×1,5 55 15 26 695 1050
М22×1,5 80 40
Винты М12×1,75 - - 10.9 120 120
1/2-20 УНФ - - 10.9 250 120
